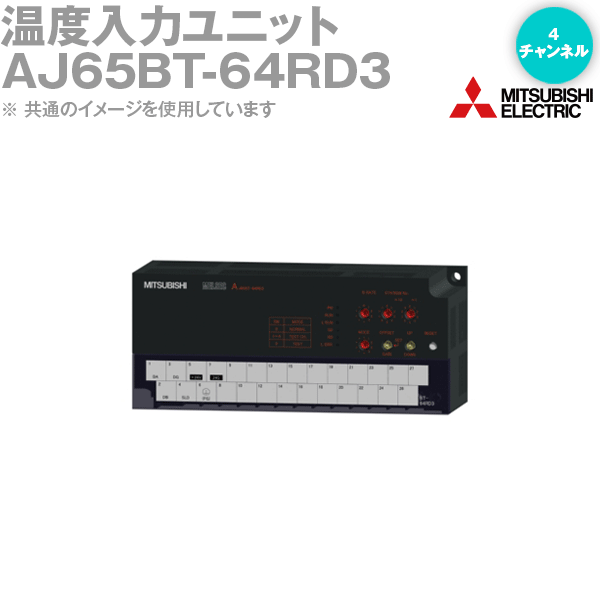

●特長 4チャンネル　3線式白金測温抵抗体（Pt100, JPt100）　変換速度：40ms/1チャンネル 2ピース端子台タイプ　占有局数：4局 AJ65BT-64RDに旧JIS／新JIS・IECタイプの白金測温抵抗体を直接接続することで，温度データ〔℃〕をディジタル値として取込むことができます。

温度検出値は，小数点第一位までの値と小数点第三位までの値をリモートレジスタに格納します。

AJ65BT-64RDで1ユニットで4チャンネルの温度—ディジタル値の変換が行えます。

また，チャンネルごとに変換許可／禁止の指定が行えます。

変換方法として，サンプリング処理と移動平均処理の選択が，各チャンネルごとに指定できます。

チャンネルごとに白金測温抵抗体またはケーブルの断線が検出できます。

[種類] CC-Link白金測温抵抗体Pt100温度入力ユニット [チャンネル数] 4チャンネル [出力] 　温度変換値 16ビット符号付バイナリ（-1800〜6000：小数点以下第一位までの値×10倍） 32ビット符号付バイナリ（-180000〜600000：小数点以下第三位までの値×1000倍） [総合精度（最大値に対する精度）] 　周囲温度：25±5℃ ±0.1％ 　周囲温度：20℃以下，30℃以上 ±0.25％ [測定方法] 3線式 [使用可能な測温抵抗体] Pt100，JPt100 [測定温度範囲] 　Pt100 -180〜600℃ 　JPt100 -180〜600℃ [分解能] 0.025℃ [温度検出用出力電流] 1mA [変換速度] 40ms／チャンネル [絶縁方式] 白金測温抵抗体入力とCC-Link伝送系間：フォトカプラ絶縁 チャンネル間：非絶縁 [絶縁耐圧] 電源系一括とアース間，電源系一括と通信系一括間，通信系一括と温度入力一括間，温度入力一括とアース間：AC500V　1分間 [絶縁抵抗] 電源系一括とアース間，電源系一括と通信系一括間，通信系一括と温度入力一括間，温度入力一括とアース間：DC500V　絶縁抵抗計にて10MΩ以上 [局種別] リモートデバイス局（Ver.1リモートデバイス局） [占有局数] 4局 [通信ケーブル] CC-Link専用ケーブル [ユニット電源] 　電圧 DC24V（DC18〜30V） 　電流 0.17A 　許容瞬停時間 1ms [外部配線接続方式] 通信部，ユニット電源部：7点2ピース端子台（M3.5ネジ） 入出力部：27点2ピース端子台（M3.5ネジ） [外形寸法] 　H 65mm 　W 151.9mm 　D 63mm [質量] 0.38kg [適合規格] UL/cUL CE(EMC) KC [一般仕様] [使用周囲温度] 0〜55℃ [保存周囲温度] -20〜75℃ [使用周囲湿度] 10〜90％RH，結露なきこと [保存周囲湿度] 10〜90％RH，結露なきこと [耐振動] 　JIS B 3502, IEC 61131-2 に適合 　・断続的な振動がある場合 周波数：5〜8.4Hz，振幅：3.5mm 周波数：8.4〜150Hz，加速度：9.8m/s^2 掃引回数：X,Y,Z各方向10回 　・連続的な振動がある場合 周波数：5〜8.4Hz，振幅：1.75mm 周波数：8.4〜150Hz，加速度：4.9m/s^2 [耐衝撃] JIS B 3502, IEC 61131-2 に適合 （147m/s^2 ，XYZ3方向各3回） [使用雰囲気] 腐食性ガスのないこと [使用標高] 0〜2000m [設置場所] 制御盤内 [オーバボルテージカテゴリ] II以下 [汚染度] 2以下
